Обладнання для виробництва гайок

ОСНОВИ ТЕХНОЛОГІЇ ВИРОБНИЦТВАГАЙОК:

Для повного циклу виробництва «ЧОРНИХ» ГАЙОК НИЗЬКИХ КЛАСІВ МІЦНОСТІ необхідне наступне обладнання:

- Багатопозиційний холодновисадочний автомат (5-, 6-або 7-позиційний – залежно від складності форми гайки, стандартний чи довгоходовий – залежно від висоти гайки) + різенарізний автомат

Для повного циклу виробництва ГАЙОК НИЗЬКИХ КЛАСІВ МІЦНОСТІ З АНТИКОРОЗІЙНИМ ПОКРТИТТЯМ необхідне наступне обладнання:

- Багатопозиційний холодновисадочний автомат (5-, 6- або 7-позиційний – залежно від складності форми гайки, стандартний чи довгоходовий – залежно від висоти гайки) + різенарізний автомат + лінія антикорозійного покриття (цинкування, фосфатування чи ін.)

Для повного циклу виробництва ГАЙОК ВИСОКИХ КЛАСІВ МІЦНОСТІ З АНТИКОРОЗІЙНИМ ПОКРТИТТЯМ необхідне наступне обладнання:

- Багатопозиційний холодновисадочний автомат (5-, 6- або 7-позиційний – залежно від складності форми гайки, стандартний чи довгоходовий – залежно від висоти гайки) + різенарізний автомат + лінія термічної обробки + лінія антикорозійного покриття

Дріт (калібрований прокат) подається із бухт на ХВА (холодновисадочний автомат), котрий відрізає заготовку необхідної довжини, формує заготовку власне гайки і випресовує у ній отвір. Після цього заготовки передаються на інший верстат - різенарізний, функцією якого є формування внутрішньої різьби.

Відео обладнання для виробництва гайок:

Холодновисадочні автомати: https://youtu.be/j0-GQJXEA0k

Різенарізні гайкові автомати:

Двошпиндельні: https://youtu.be/3soFhk2jksU

Чотиришпиндельні: https://youtu.be/CYDYJ09Grbo

Для фланцевих гайок: https://youtu.be/TulPasgXtyI

Похило-вертикального типу: https://youtu.be/Z_4jG_0h8yw

Багатопозиційні холодновисадочні автомати для гайок (13)

Повний каталог тут

Фото Модель Тип Розмір виробів Максимальна відрізна довжина, мм

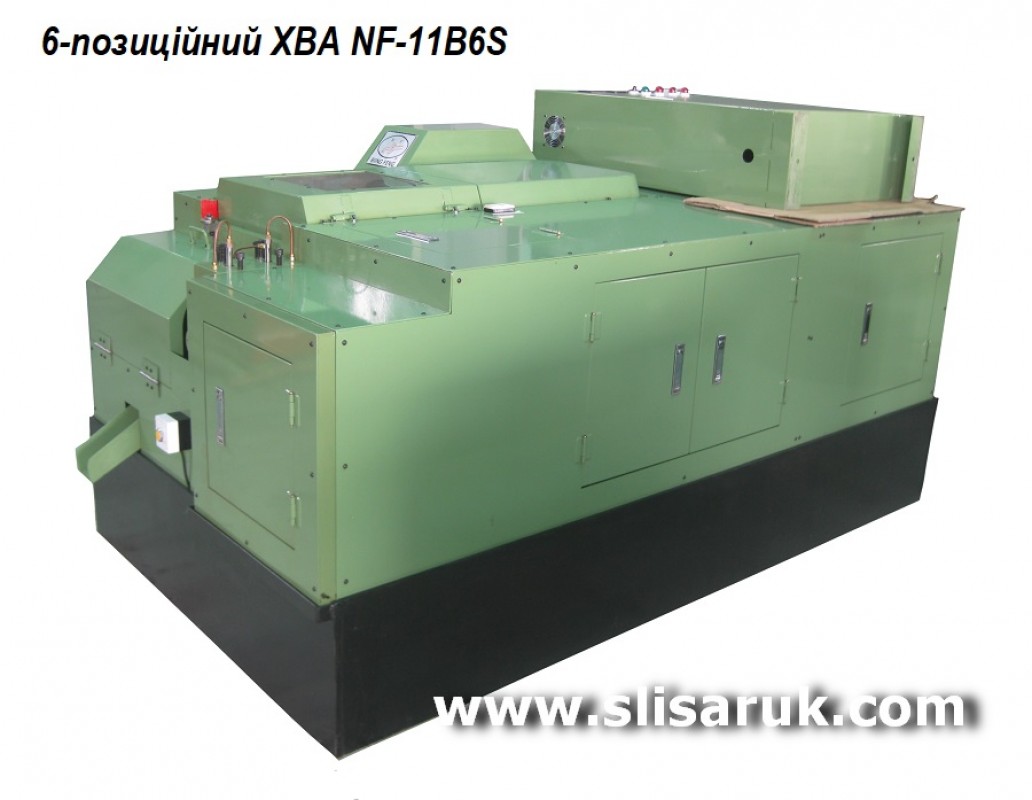

NF-11B6S NF-11B6S 6-позиційний M2.5 ~ M6 8

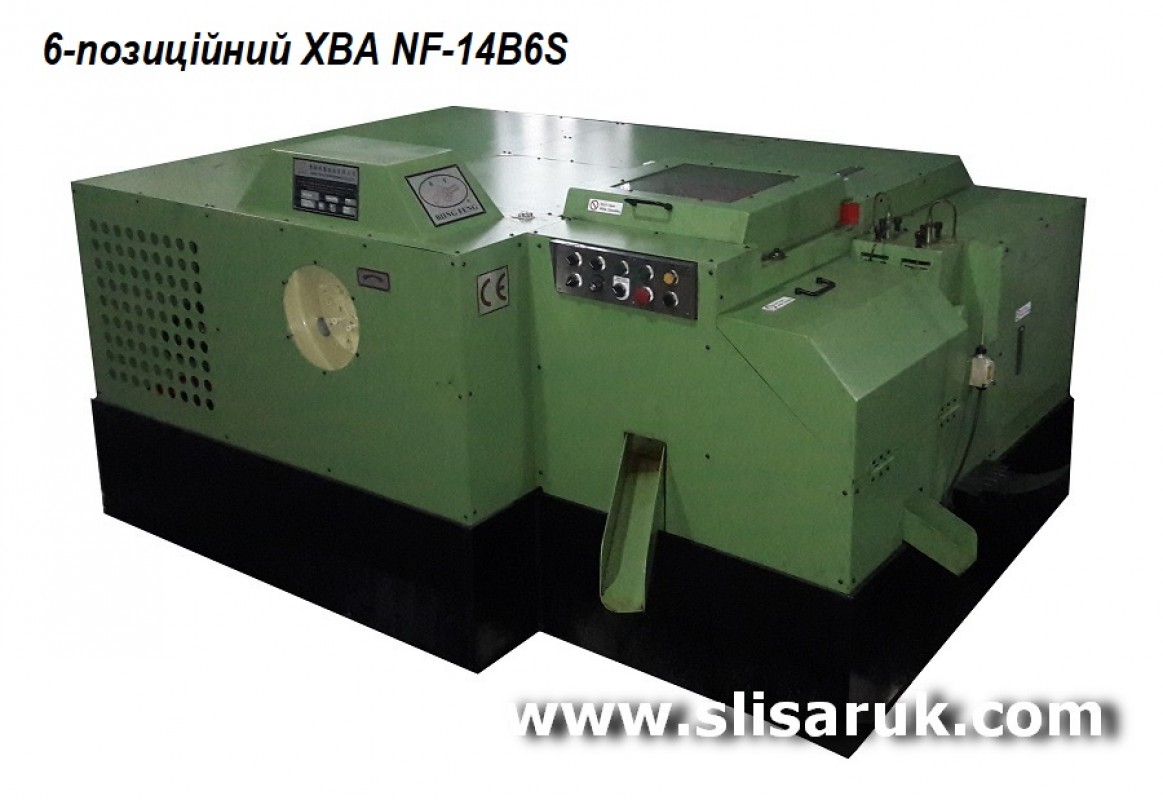

NF-14B6S NF-14B6S 6-позиційний M6 ~ M8 15
NF-19B5S NF-19B5S 5-позиційний M8 ~ M12 20

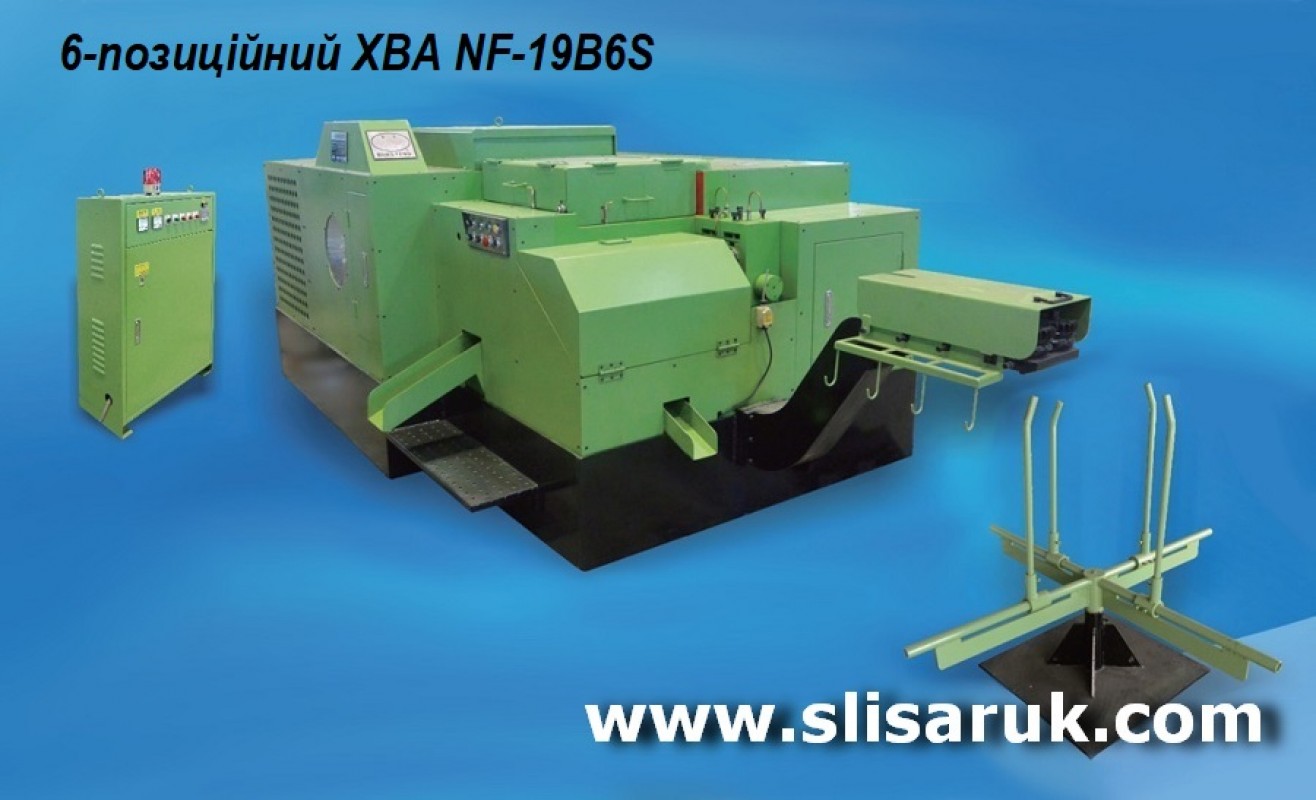

NF-19B6S NF-19B6S 6-позиційний M8 ~ M12 20
NF-24B6S NF-24B6S 6-позиційний M10 ~ M16 25
NF-14B5S NF-14B5S 5-позиційний M6 ~ M8 15
NF-17B5S NF-17B5S 5-позиційний M6 ~ M10 15
NF-17B6S NF-17B6S 6-позиційний M6 ~ M10 15
NF-24B5S NF-24B5S 5-позиційний M10 ~ M16 25
NF-30B5S NF-30B5S 5-позиційний M12 ~ M20 35
NF-30B6S NF-30B6S 6-позиційний M12 ~ M20 35
NF-36B5S NF-36B5S 5-позиційний M16 ~ M24 45
NF-36B6S NF-36B6S 6-позиційний M16 ~ M24 45

Багатопозиційні довгоходові холодновисадочні автомати для гайок (14)

Повний каталог тут

Фото Модель Тип Максимальний відрізний діаметр, мм Максимальна відрізна довжина, мм
NF-11B5SL NF-11B5SL 5-позиційний 11 25
NF-11B6SL NF-11B6SL 6-позиційний 11 25
NF-14B5SL NF-14B5SL 5-позиційний 14 40
NF-14B6SL NF-14B6SL 6-позиційний 14 40
NF-17B5SL NF-17B5SL 5-позиційний 16 40
NF-17B6SL NF-17B6SL 6-позиційний 16 40
NF-19B5SL NF-19B5SL 5-позиційний 19 60

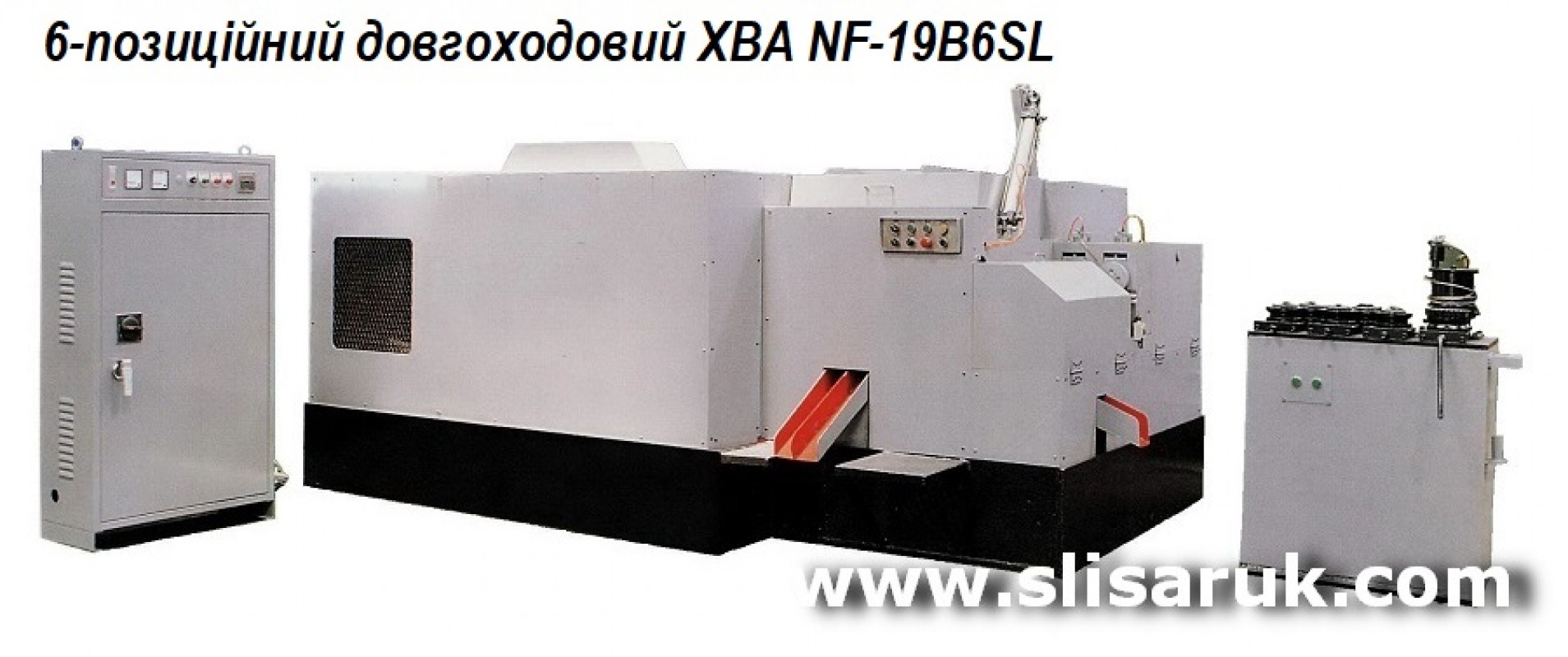

NF-19B6SL NF-19B6SL 6-позиційний 19 60
NF-22B6SL NF-22B6SL 6-позиційний 22 70
NF-24B5SL NF-24B5SL 5-позиційний 24 80
NF-27B6SL NF-27B6SL 6-позиційний 26 80
NF-30B5SL NF-30B5SL 5-позиційний 30 80

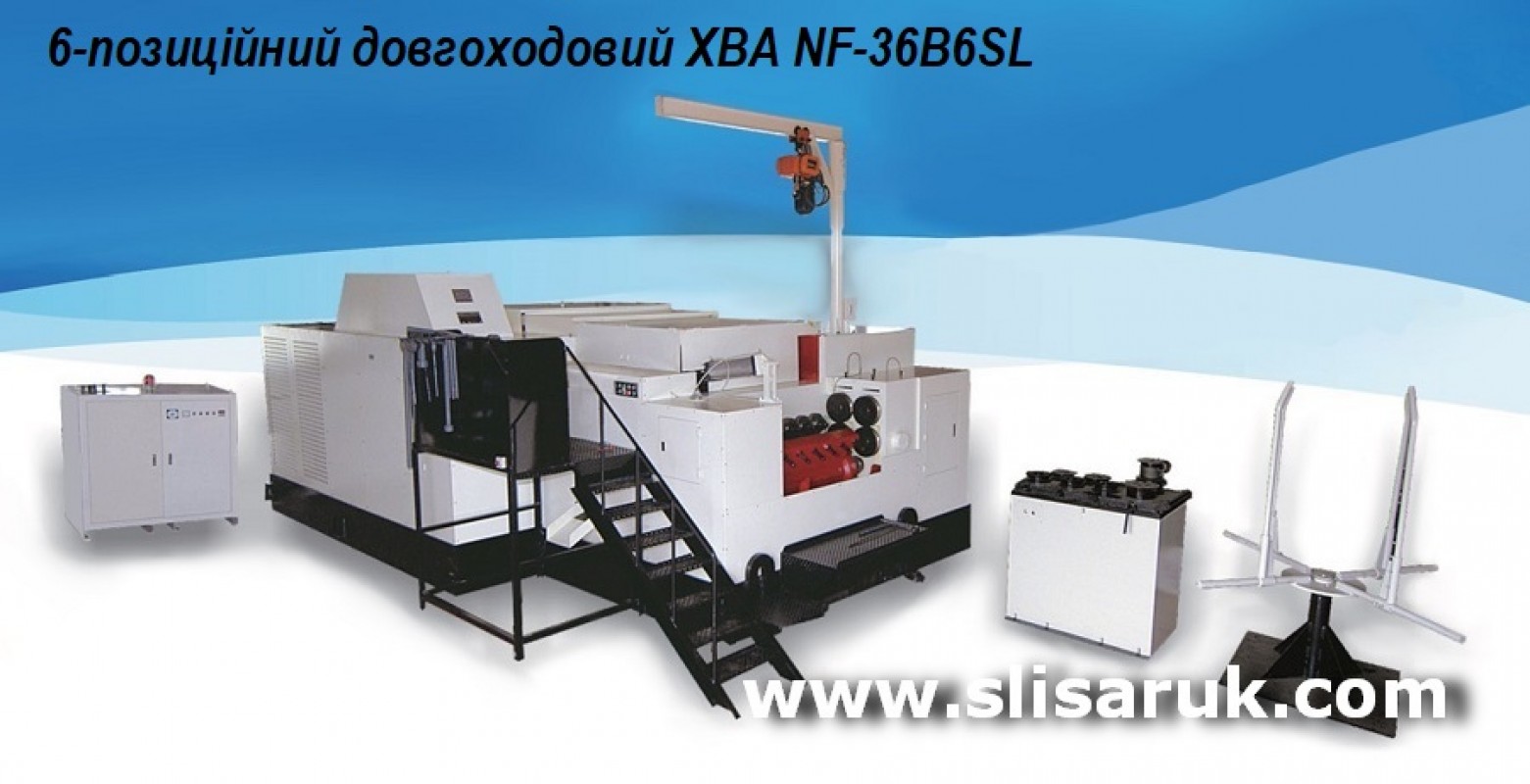

NF-36B6SL NF-36B6SL 6-позиційний 36 80
NF-41B6SL NF-41B6SL 6-позиційний 41 80

Різенарізні гайкові автомати (9)

Фото Модель Тип Максимальний діаметр виробів, мм Діаметр різьби

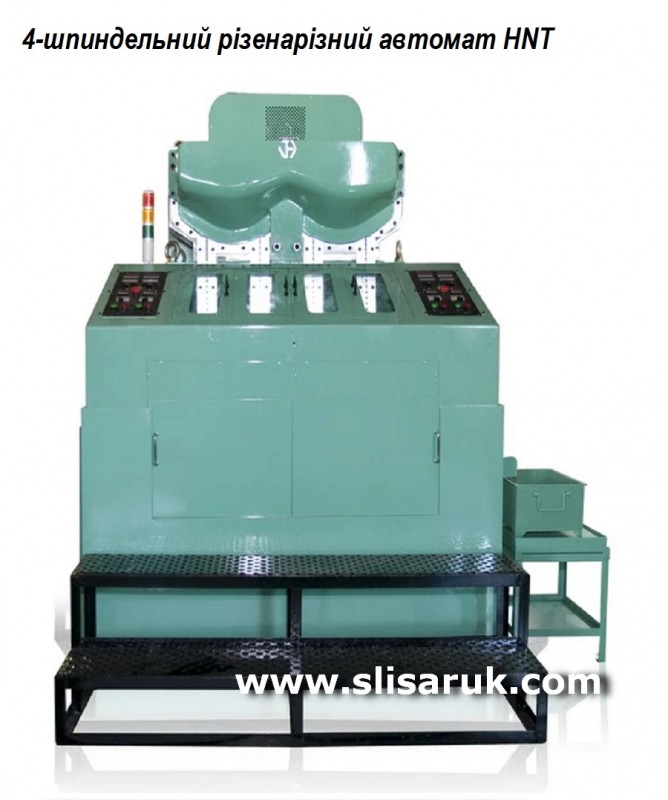

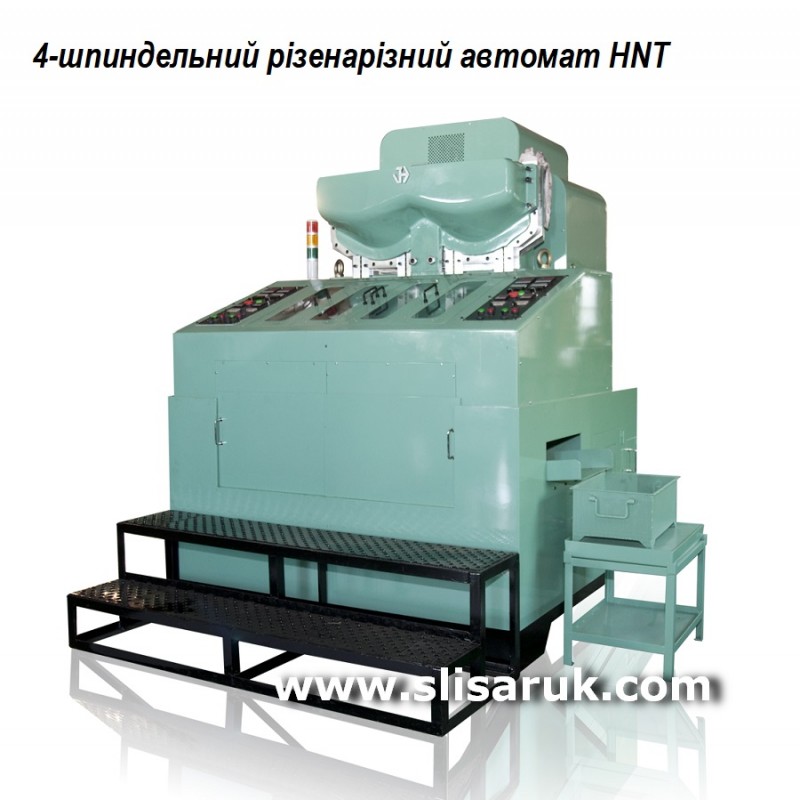

HNT11 HNT11 4-шпиндельний е = 14 мм M4 ~ M6
HNT14 HNT14 4-шпиндельний е = 19 мм M5 ~ M8
HNT19 HNT19 4-шпиндельний е = 26 мм M8 ~ M12
HNT24 HNT24 4-шпиндельний е = 35 мм M12 ~ M16
HNT32 HNT32 4-шпиндельний е = 46 мм M16 ~ M22
HNT45 HNT45 4-шпиндельний е = 55 мм M24 ~ M30

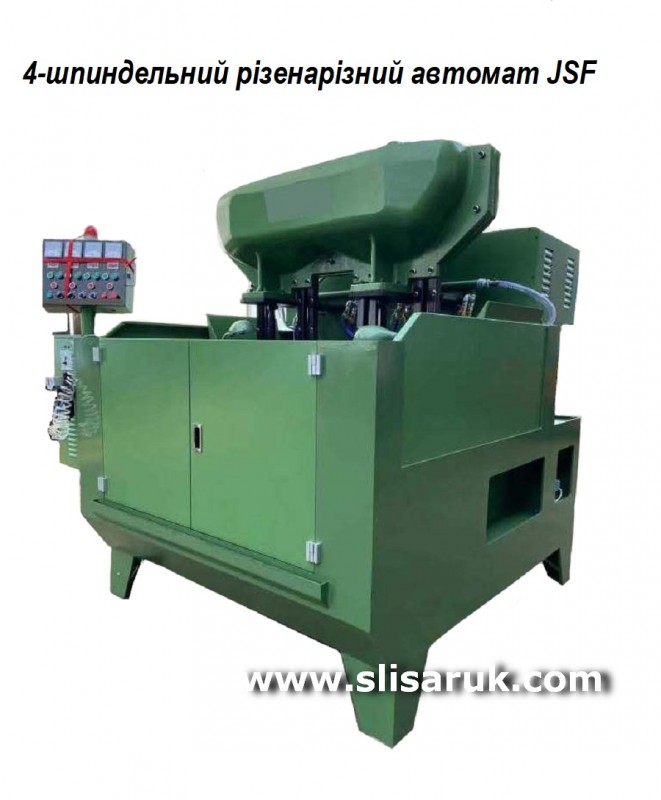

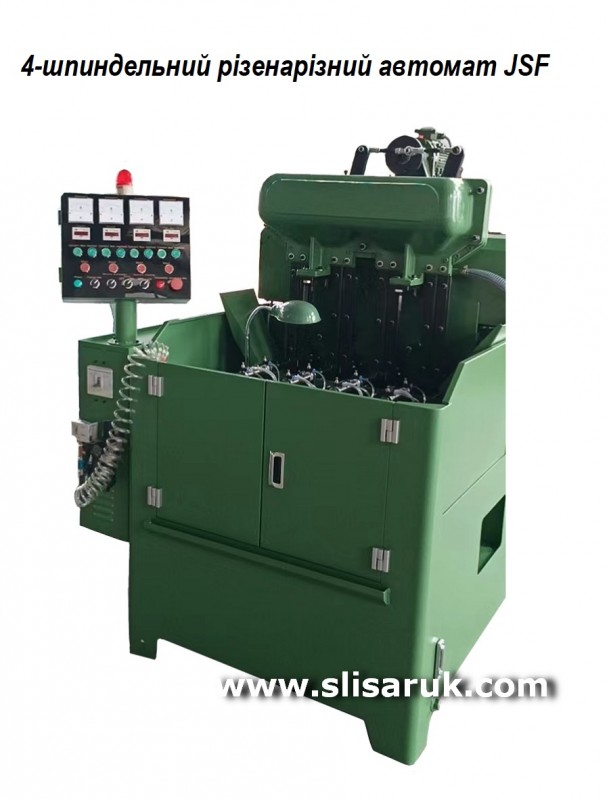

JSF-M8 JSF-M8 4-шпиндельний е = 19 мм M5 ~ M8
JSF-M24 JSF-M24 4-шпиндельний е = 50 мм M20 ~ M24
HNT38 HNT38 4-шпиндельний е = 50 мм M20 ~ M24
